Nagy pontosságú kisméretű CNC esztergagép

A nagy pontosságú kisméretű CNC esztergagépet széles körben használják, tengely, tárcsa típusú munkadarabok feldolgozására használható, nem körkörös íves feldolgozás érhető el. A rendszer és a tartozékok igény szerint választhatók.

Modell:TCK25-240L

Kérdés küldése

termékleírás

A nagy pontosságú kisméretű CNC esztergagép részletes termékbemutatója

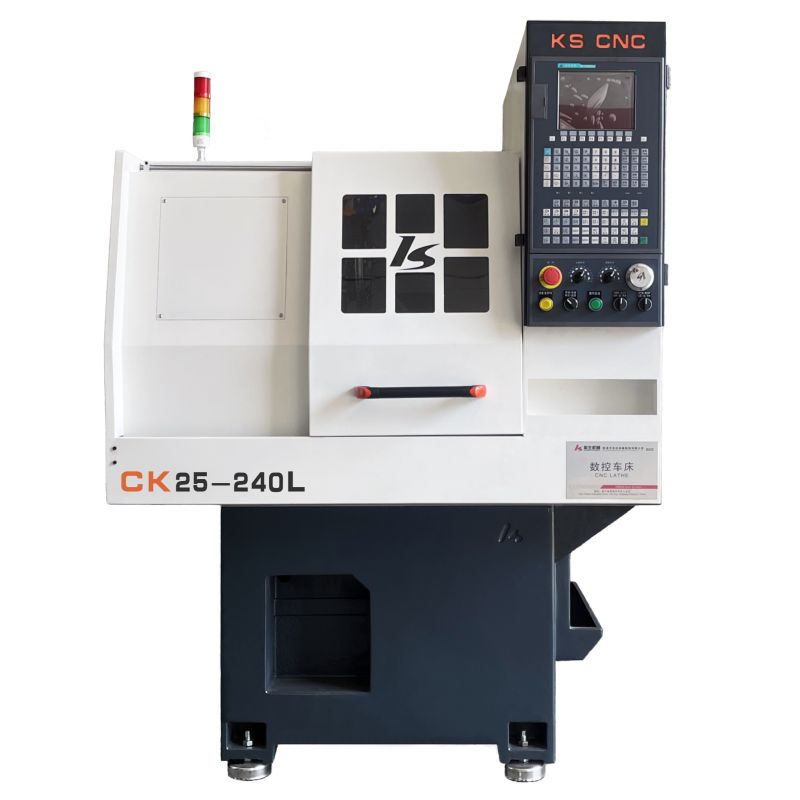

A TCK25-240L nagy pontosságú kisméretű CNC esztergagép egy kedvező költségű, praktikus típusú, jó minőségű szerszámgép. A gép nagyon széles felhasználási körrel rendelkezik, amely alkalmas belső és külső esztergálásra, kúposra, körívre, menetre, fúrásra, tengely és tárcsa munkadarab dörzsárazásra. Nem körkörös íves megmunkálást is elérhet, választhat CNC rendszert és opcionális tartozékok az Ön igényei szerint.

A nagy pontosságú kisméretű CNC esztergagép szabványos konfigurációja

Spindleï¼Orsó egység
Systemï¼Wind 2000TCEVï¼Standardï¼
GSKï¼Opcionálisï¼
KNDï¼Opcionálisï¼
Inverterï¼SINEE
Lineáris Guideï¼CSK
Bearingï¼HRB
Golyós csavar ¼ QIJIAN/QIXUAN
Motorï¼Szervomotor

A nagy pontosságú kisméretű CNC esztergagép paraméterei

		Mértékegység	TCK25-200L
Gyártási képesség	Max. hinta az ágy fölött	mm	210
	Max. átlendül a keresztcsúszdán	mm	120
	A feldolgozás hossza	mm	240
	Dia. az orsólyukról	mm	Ï25
Orsó	Ráz	N/A	Collet
	Sebesség tartomány	Fordulat	100-5000
	Vége specifikáció	N/A
Táplálás	X-tengely gyors mozgási sebesség	m/perc	28(2510)
Táplálás	Z-tengely gyors mozgási sebesség	m/perc	28(2510)
Stroke	X-tengely max. utazás	mm	240
Stroke	Z-tengely max. utazás	mm	240
Pontosság	X/Z tengely ismételt pozicionálási pontosság	mm	0.005
Motor	Szervómotor	kw	1.5
Egyéb	Befogó mód	N/A	Pneumatikus befogás
	Szerszámtartó	N/A	Vágó elrendezés
	Szerszám mérete	mm	16
	A betöltött szerszám száma	db	6
	Teljes méretek (HSzMa)	mm	110010601700
	Magasság (az alaptól az orsóig)	mm	1010
	N.W		850

A nagy pontosságú kisméretű CNC esztergagép jellemzői

1.Öntött monoblokk, ferde ágyszerkezet.
2. Nagy teherbírású kialakítás, a gépalap és az ágy egy darabból készült.
3.HIWIN/CSK görgős típusú lineáris mozgású vezetőpálya.
4.High feldolgozási hatékonyság és nagy pontosság.
